鋼絲螺套安裝步驟

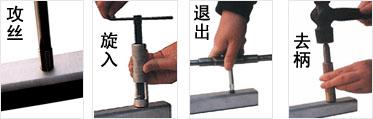

鋼絲螺套安裝使用方法主要包括以下四個環節：
1 鉆孔
使用標準鉆頭鉆孔 , 鉆孔深度大于或等于鋼絲螺套安裝深度；注意不要將孔鉆成錐形 , 切屑不要掉入。鉆孔后锪孔不應超過 0.4 螺距深度 , 因為锪孔過大不利于鋼絲螺套的旋入。
螺紋規格 | 鉆頭直徑（ mm) | 螺紋規格 | 鉆頭直徑（ mm) |
M2x0.4 | 2.1 | M8x1 | 8.3 |
M2.5x0.45 | 2.6 | M10x1 | 10.3 |
M3x0.5 | 3.1 | M10x1.25 | 10.3 |
M4x0.7 | 4.2 | M12x1.25 | 12.3 |
M5x0.8 | 5.2 | M12x1.5 | 12.4 |
M6x1 | 6.3 | M12x1 | 12.3 |
M7x1 | 7.3 | M13x1.25 | 13.3 |
M8x1.25 | 8.3 | M14x1.5 | 14.4 |
M10x1.5 | 10.4 | M14x1.25 | 14.3 |
M11x1.5 | 11.4 | M16x1.5 | 16.4 |
M12x1.75 | 12.4 | M18x1.5 | 18.4 |
M14x2 | 14.5 | M20x1.5 | 20.4 |
M16x2 | 16.5 | M20x2 | 20.5 |
M18x2.5 | 18.6 | M22x2 | 22.5 |
M20x2.5 | 20.6 | M22x1.5 | 22.4 |
2 攻絲
使用標有規定螺紋規格的鋼絲螺套專用絲錐攻絲 , 攻絲的長度必須超過鋼絲螺套長度 , 對于通孔 , 要全部攻絲 ; 攻絲的精度決定終標準內螺孔的公差帶 , 使用者要適當?shù)剡x擇攻絲方法和潤滑 , 盲孔攻絲要適當用力 , 以防折斷絲錐。攻絲后 , 螺紋孔應清理 , 一般用壓縮空氣噴槍吹 , 盲孔時還應使用帶徑向孔的長噴槍自下而上清理 , 也可以用清洗的方法清理螺紋孔。螺紋孔精度高時 , 應用專用鋼絲螺套底孔塞規進行檢查。
3 安裝
在一般情況下應用手工安裝器進行鋼絲螺套安裝。鋼絲螺套放入安裝工具內 , 使安裝柄嵌入導桿槽內轉動安裝工具手柄使鋼絲螺套旋入螺孔 , 并使其距表面留有 0.25-0.75 圈空螺紋。 少量安裝鋼絲螺套時和 M14×2 以上粗牙鋼絲螺套安裝時可采用 “T ”型開槽或螺紋頭簡易工具安裝 , 并注意不要在鋼絲螺套安裝柄上施加較大的軸向力以防 “ 亂扣 ” 。鋼絲螺套安裝后 , 為檢查所形成的標準內螺紋孔精度等級 , 可用相應的級別塞規檢驗。
4 去柄
對有折斷槽的鋼絲螺套，旋入螺孔后應將安裝柄去除，需用去柄工具。通孔時 , 要將鋼絲螺套安裝柄折斷 , 一般用沖斷器對準安裝柄 , 用 200g 左右的榔頭猛打一下即可去除 , 對于 M18×2.5 以上的粗牙鋼絲螺套和 M14×1.25 以上的細牙鋼絲螺套 , 用尖嘴鉗上下彎曲安裝柄就能折斷，然后將斷下來的安裝柄從螺孔中取出即可。
